产品简介

　　QTS1系列双电源自动切换控制器是我公司采用最新的单片机控制技术在2006年研制开发的一种新型电气产品，由一台QTS1系列双电源自动切换控制器和两只普通交流接触器可以组成一套CC级双电源自动切换装置，由于主回路上的切换元件是接触器，具有寿命长、价格低、体积小等优点，接触器可以在配电箱里灵活布置，方便安装和使用，控制器的核心采用微处理器（单片机），各种检测、控制、显示功能完善，经国家质检部门检验符合国家标准中的要求，该产品是我公司在国内的率先推出的CC级ATSE新产品，填补了国内在CC级ATSE领域的空白，已获得国家专利。
●适用范围：
　　由QTS1系列双电源自动切换控制器组成的双电源自动转换开关是一种适用于交流50Hz～60Hz、600V以下额定电流从16A到1000A的配电系统中，由两路电源供电的重要用电负荷，当常用电源出现故障时，由常用电源切换到备用电源的一种开关电器。主要用于一、二类高层建筑、大型公共建筑中消防用电负荷（应急照明、消防排烟风机等）的供配电，同时也适用于工业、医疗、邮电、煤炭、冶金、铁道、船舶、军事设施、高速公路、机场、电脑机房等场合需要两路电源供电的重要负荷的供配电。
●符合标准：
　　IEC947-6-1《低压开关设备和控制设备 多功能电器 自动转换开关电器》
　　GB14048.11 《低压开关设备和控制设备 自动转换开关电器》
　　QB/QDT-QTS1-2006 《深圳市强电通科技有限公司企业标准 QTS1系列双电源自动转换开关的制造方法与检验标准2006版》

功能特点

      ●CC级（PC级）：本产品是由一个控制器驱动两只接触器来实现双电源自动转换，根据国标GB14048.11-2008（IEC947-6-1-2005）中对ATSE的划分，本产品属于CC级。CC级和PC级在供电系统中的作用是一样的，都是“能够接通和承载短路电流，但不用于分断短路电流”，CC级可以看作是PC级中的一个特例。
      ●适用面广：QTS1系列双电源自动切换控制器可以驱动国内外各种品牌和规格的交流接触器。
　　●使用寿命长：接触器普遍具有六百万次以上的机械寿命，六十万次以上的电气寿命，CC级是目前具有最长机械寿命的一种ATSE产品。
　　●机械结构简单、故障率低：接触器采用的两个独立的励磁驱动机构，机械结构简单，行程短，动作可靠，故障率低，没有电动机、减速齿轮等复杂的机械结构，不会出现脱扣、卡阻等机械故障，有效的避免了由于机械故障而导致的ATSE不能转换的情况发生。
　　●控制功能完善可靠：具有手动控制、自动控制功能，在手动状态时，不管电源正常与否，任何一路均能使接触器正常吸合（但需要满足控制器、接触器工作电源电压要求：150V≤相电压≤300V），保证紧急情况下的电源投入；在自动状态时，具有自动检测两路电源中任何一相电压的功能，两路电源中任何一相的欠压、过压、缺相均能检测，并判断为该路电源故障，执行相应的切换操作。控制器内采用了自动切换电路和手动控制电路独立的电路结构，保证了手动功能的在自动转换功能完全失灵的情况下也能够正常工作。
　　●切换速度快，切换时间可自由确定：本产品最短切换时间为一只接触器开始释放，至另一只接触器吸合完成所需的时间，大至为0.1秒左右，其他切换时间可以在订货时说明，任何切换时间都能满足，电气设计工程师可以上下级开关动作配合的需要，任意确定ATSE的切换时间。
　　●自诊断、自保护功能：控制器具有完善的自诊断、自保护功能，当CPU工作异常时，能在主控面板的运行指示灯予以显示；当接触器出现不能分断或不能吸合的故障时，控制器能检测到这两种故障的并能停止工作，在控制面板上予以显示，并能通过RS485通讯口向上位机发送故障信息。
　　●两段、三段工作模式：在自动状态时，在经过一段可由用户确定的延时时间之后，两路电源无停顿切换，为两段工作模式；在手动状态时，可以任意控制某一路电源的投入和切除，并可以长时间处于两路均不投入的状态，为三段工作模式。
　　●执行机构的可靠连锁：两只接触器可以加装机械连锁附件，配合二次线路中的电气连锁和单片机控制软件中的软件连锁，保证两只接触器中只能有一个动作，确保在任何情况下都不会出现两只接触器同时吸合的情况。
　　●允许工作电压范围宽：ATSE中的接触器采用一种节能电路驱动，允许的工作电压范围很宽，在电源电压低至150V时依然能保证可靠吸合动作，在电源电压高至300V时也不会发热烧毁，接触器长期带电工作，线圈表面无明显温升，接触器吸合工作时无噪音。
　　●种类齐全：按功能划分，分为：自投自复型、自投不自复型、自投自复带发电机启动信号型三类。
　　●操作简单：仅通过控制器面板上三个轻触按键，即可以完成全部功能操作，操作非常简单。
　　●远程通讯（可选择）：具有RS485通讯接口，可以上位机发送以下信息：两路电源的状况是否正常，当前那路电源处于投入状态，执行机构是否发生故障等信息。
　　●价格低：由于接触器的价格较低，由QTS1控制器和两只接触器组成的CC级双电源切换装置的整体价格较低，可以为用户节约资金。
　
　　

QTS1双电源自动切换产品与其他ATSE产品比较:QTS1双电源切换与其他ATSE产品的比较.rar

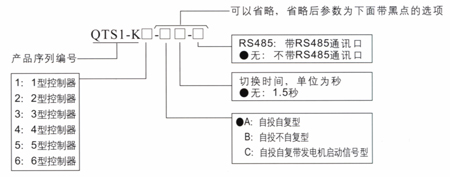

型号含义


控制器型号的说明




技术参数
（本技术参数是指由QTS1-K控制器配合NC1、NC2交流接触器使用时的技术参数）
●　ATSE级别：CC级（PC级）
●　使用类别：AC33B
●　接触器触点额定电压：AC380V（线电压）
●　绝缘电压：AC660V
●　额定频率：50Hz～60Hz
●　接通分析能力：8le（AC33，CosΦ＝0.5）
●　欠压动作电压：AC176V±5%（相电压）
●　过压动作电压：AC264V±5%（相电压）
●　控制器及执行器允许工作电压：AC220V±35%（相电压）
      (以下图表中所列参数是指由QTS1-K控制配用正泰公司的NC1、NC2系列接触器为执行器时的参数）

ATES型号	控制器	执行器	额定电流 （A）	短时耐 受电流 （KA）	额定限 制短路 电流 （KA）	机械寿命 （万次）	电气寿命 （万次）	动作时间 （秒）
QTS1－25A	QTS1－K1	NC1－25/□	25	5	5	900	90	T＋0.1
QTS1－32A	QTS1－K1	NC1－32/□	32	5	5	700	70	T＋0.1
QTS1－40A	QTS1－K2	NC1－40/□	40	5	5	700	70	T＋0.1
QTS1－50A	QTS1－K2	NC1－50/□	50	5	5	700	60	T＋0.1
QTS1－65A	QTS1－K2	NC1－65/□	65	5	5	700	60	T＋0.1
QTS1－80A	QTS1－K2	NC1－80/□	80	5	5	600	60	T＋0.1
QTS1－95A	QTS1－K2	NC1－95/□	95	5	5	600	60	T＋0.1
QTS1－115A	QTS1－K3	NC2－115/□	115	10	10	900	100	T＋0.2
QTS1－150A	QTS1－K3	NC2－150/□	150	10	10	900	100	T＋0.2
QTS1－185A	QTS1－K4	NC2－185/□	185	10	10	600	90	T＋0.2
QTS1－220A	QTS1－K4	NC2－220/□	220	10	10	600	90	T＋0.2
QTS1－265A	QTS1－K4	NC2－265/□	265	10	10	600	70	T＋0.2
QTS1－330A	QTS1－K6	NC2－330/□	330	12	12	600	70	T＋0.2
QTS1－400A	QTS1－K6	NC2－400/□	400	12	12	600	70	T＋0.2
QTS1－500A	QTS1－K6	NC2－500/□	500	12	12	600	70	T＋0.2
QTS1－630A	QTS1－K6	NC2－630/□	630	15	15	600	70	T＋0.2

●　动作时间中的T为控制器内置设定的切换延时时间，最小可以为0，切换延时可以任意确定，须在订货时说明，T+接触器固有动作时间为ATSE切换的动作时间，其含义为自常用电源开始故障时刻开始，至备用电源接触器吸合动作完成所需的时间。如用户不作指定，本产品默认的ATSE切换动作时间均为1.5秒。

外形尺寸

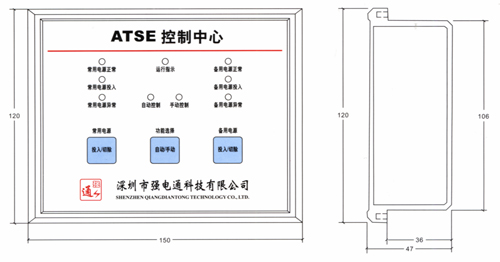

　　　　　　　　　　控制器正视图　　　　　　　　　　　　　　　　控制器剖面图

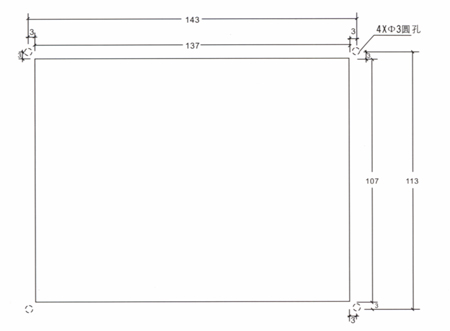

　　　　　　　　　　　　　控制器安装开孔尺寸

使用说明

●指示灯的含义
1.“常用电源正常”指示灯：当常用电源处于正常的状态时，该指示灯亮。
2.“常用电源投入”指示灯：当常用电源执行器处于接通位置时，该指示灯亮。
3.“常用电源异常”指示灯：当常用电源处于不正常的状态时，该指示灯亮。
4.“备用电源正常”指示灯：当备用电源处于正常的状态时，该指示灯亮。
5.“备用电源投入”指示灯：当备用电源执行器处于接通位置时，该指示灯亮。
6.“备用电源异常”指示灯：当备用电源处于不正常的状态时，该指示灯亮。
7.“运行指示”指示灯：当CPU工作正常时，该灯会以“亮-灭-亮”的状态闪烁；当处于自动状态，且两路电源均正常、常用电源执行器处于接通状态时，该灯以较慢的速率闪烁；当处于手动状态，或两路电源有一路处于异常状态时，该灯以较快的速率闪烁。如果该灯不亮，或者常亮不闪烁，表明CPU工作异常，如果执行器出现故障时，该灯也会常亮不闪烁。
8.“自动控制”指示灯：当ATSE控制系统处于自动控制状态时，该指示灯亮。
9.“手动控制”指示灯：当ATSE控制系统处于手动控制状态时，该指示灯亮。

●按键的含义
●本产品仅需要对控制面板上三个轻触按键进行操作，即可完成ATSE的全部功能，操作非常简单
10．“常用电源 投入/切除”：在手动状态时，控制常用电源执行器的接通与断开。自动状态或备用电源执行器处于接通状态时，该键的功能被屏蔽。
11．“备用电源 投入/切除”：在手动状态时，控制备用电源执行器的接通与断开。自动状态或常用电源执行器处于接通状态时，该键的功能被屏蔽。
12．“功能选择 自动/手动”：用于选择ATSE控制系统处于“自动控制”或“手动控制”状态，在控制器上电时，默认的状态为“自动控制”状态，按下此键，切换到“手动控制”状态，再按一下，恢复到“自动控制”状态。
　　处于“自动控制”状态时，控制器能自动检测两路电源是否正常，对于自投自复型的控制器，如果常用电源正常，则常用电源执行器接通，如果常用电源异常而备用电源正常，经过一定的延时后，常用电源执行器断开、备用电源执行器接通，如果常用电源恢复正常，经过一定的延时后，备用电源执行器断开、常用电源执行器接通。
　　对于自投不自复型的控制器，如果常用电源正常，则常用电源执行器接通，如果常用电源异常而备用电源正常，经过一定的延时后，常用电源执行器断开、备用电源执行器接通，如果常用电源恢复正常，备用电源不切换，只有当备用电源异常而常用电源正常时，经过一定的延时后，备用电源执行器断开、常用电源执行器接通。
　　处于“手动控制”状态时，控制器能自动检测两路电源是否正常并予以显示，但不管电源是否正常，通过“常用电源 投入/切除” 、“备用电源 投入/切除”按键均能使任意一路电源接通、断开。
　　本按键兼有断开两路供电的功能，在自动状态时，按下本键，功能切换到手动状态，两路电源的执行器均立即释放，并可以长时间处于两路均不送电的状态，所以，当需要将ATSE所带负荷停电时，只需按功能选择按键，切换到手动状态即可。

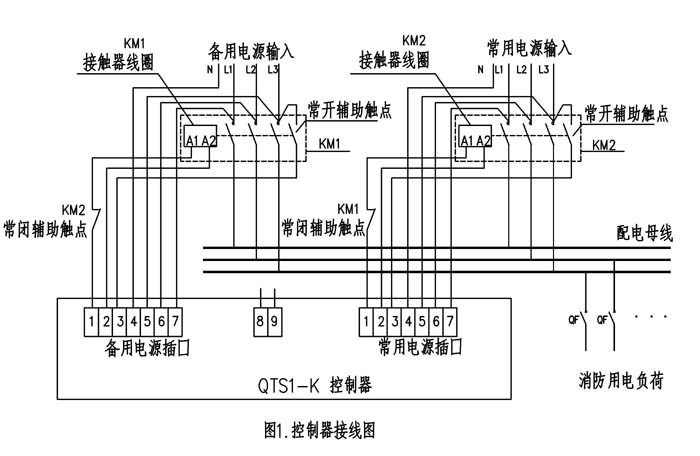

接线图

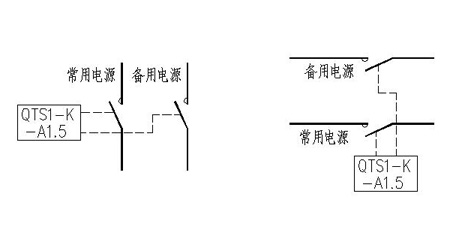

在设计图纸中的表示方法

●电气设计工程师在图中要注明执行器（交流接触器）的规格，以便成套厂配套，交流接触器规格的确定原则：

1．根据双电源切换开关下端负荷的计算电流，确定交流接触器的额定电流，交流接触器的额定电流应有一定的电流余量，应该使交流接触器的额定电流比线路的计算电流大1.3倍以上。

2．根据配电系统的形式和电源切换的类型，确定交流接触器是三极还是四级，如不会，可以见我站“常见问题解答”下的解释。

3．交流接触器的线圈电压选：380V

4．QTS1-K控制器可以驱动目前国内外厂家的（除低压真空接触器外）各种交流接触器，电气设计师可以根据自己的喜好，任意确定交流接触器的厂家、型号和规格。

●控制器型号的含义见上面“型号含义”中的解释，在图中可以简单按上图的表示方法进行表示即可，1型～6型控制器与交流接触器的大小有关，电气设计师不必了解其中的对应关系，由成套厂向我公司咨询解决，但电气设计师要确定控制器的类型（A、B、C）和切换延时时间，如不会确定切换延时时间，可以见我站“常见问题解答”下的解释，控制器默认的切换延时（1.5秒）可以适合绝大多数双电源切换的场合，一般情况下不需要调整。

设计上图选型方法下载:QTS1双电源设计选型方法.rar

设计实例
应急照明配电箱

排烟风机配电箱

应用实例

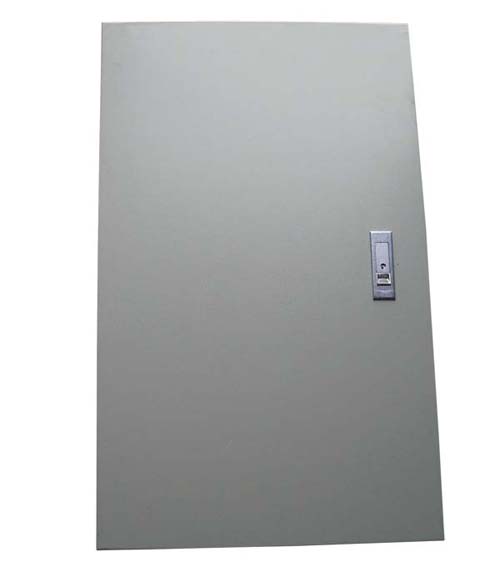

某排烟风机配电箱正面

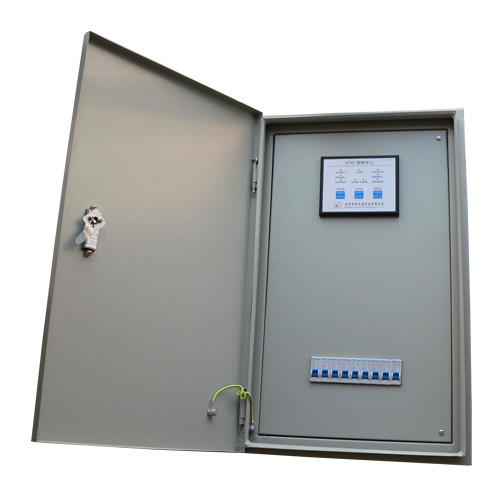

某排烟风机配电箱操作面（QTS1控制器在盘面上的正面效果）

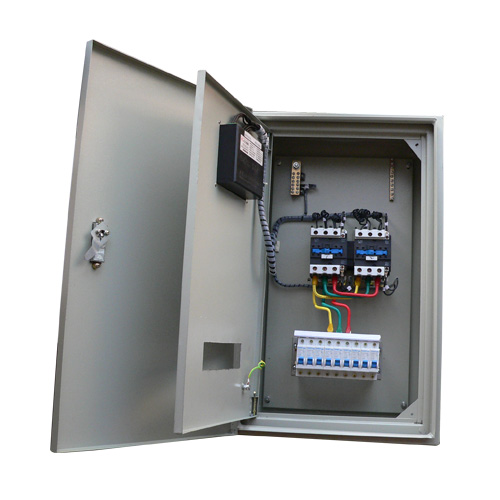

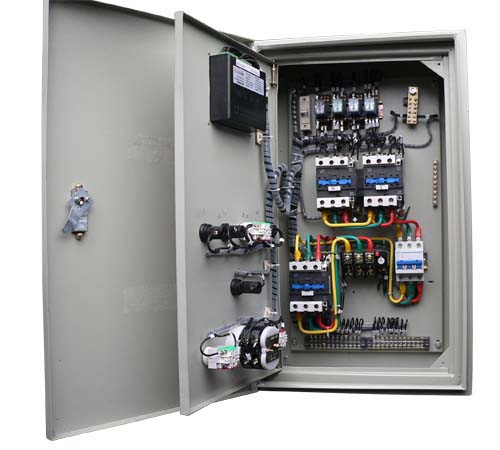

某排烟风机配电箱内部(请注意：1.QTS1控制器的厚度很薄,2.在柜内中间两个并列安装的两个带机械连锁的交流接触器)

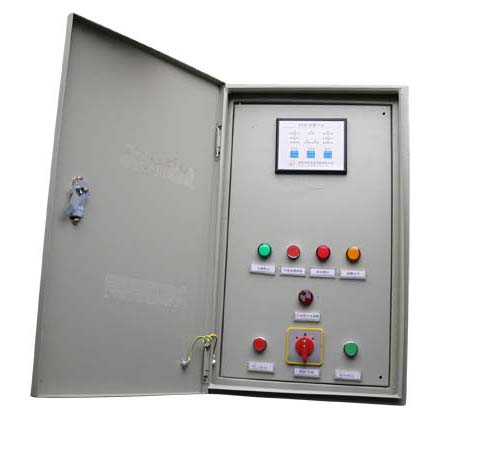

某应急照明配电箱操作面（QTS1控制器在盘面上的正面效果）

某应急照明配电箱内部(请注意：1.QTS1控制器的厚度很薄,2.在柜内中间两个并列安装的两个带机械连锁的交流接触器)

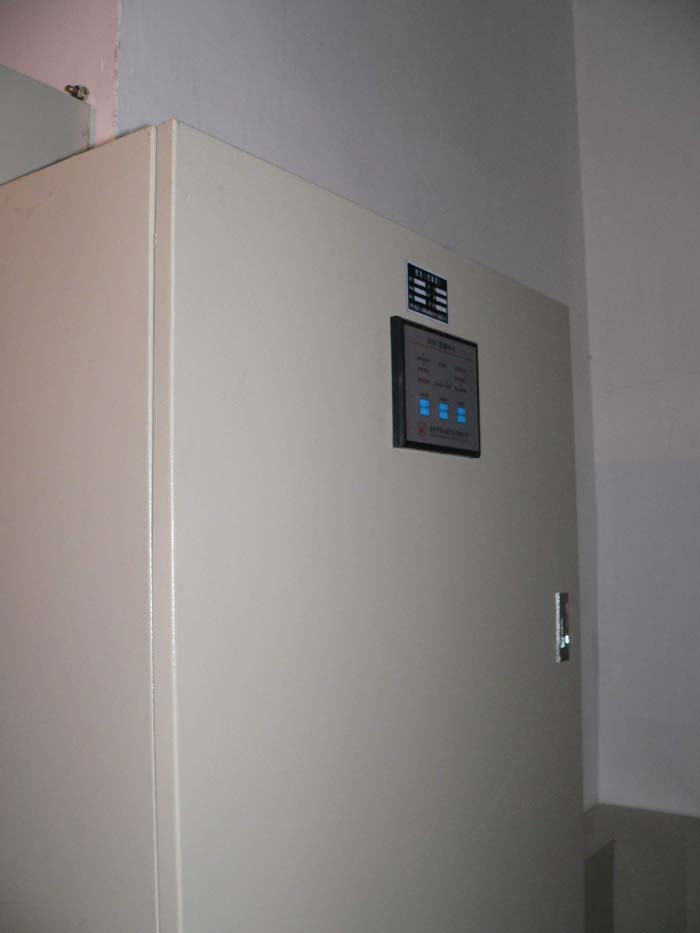

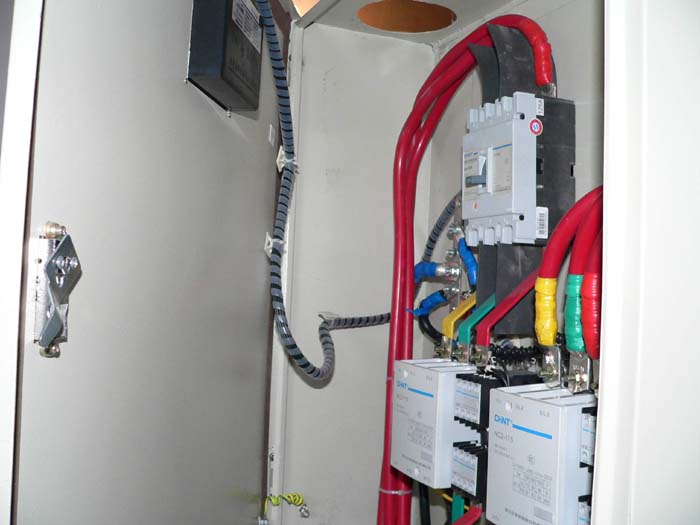

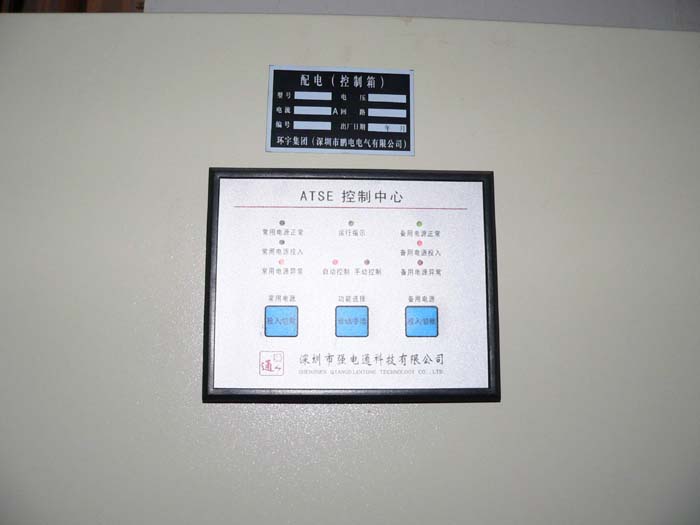

在工程中使用的现场拍摄照片

常见问题解答
1． CC级ATSE易发生触头熔焊的故障吗？
答：接触器触头熔焊的主要原因是电流的热效应，当接触器的触头通过的电流大、时间长时有可能因为触头金属发热熔化，导致触头熔焊，接触器的用途是控制电动机的频繁启停，在电动机的启动过程中，有6-7倍额定电流的启动电流，启动时间从几秒到二十几秒，符合国家标准经检验合格的接触器是完全能够胜任电动机启动过程中的启动电流冲击而不会发生触头熔焊的，而在建筑中用于双电源切换的ATSE，其下端的负载多数为应急照明灯、UPS等等，这类负荷不仅通电时的冲击电流要比电动机的启动电流小很多，而且冲击电流的时间也非常短暂，符合国家标准合格的接触器能够胜任电动机启动电流的冲击而不会发生触头熔焊，在冲击电流较小的双电源转换时更是不会发生触头熔焊的。
2． CC级受短路电流冲击触头熔焊后不能转换怎么办？
答：ATSE下端负载发生短路，应该首先断电后排除短路故障，如果在短路故障没有排除的情况下，ATSE发生转换，会造成另一路电源再次短路，另一路电源上的保护电器会再次动作切断电源，负荷会失去两路电源不能正常工作。另外，如果短路故障没有排除，即使ATSE转换了，即使供电系统的容量足够承受短路电流，因为短路点的电压为零，正常的用电负荷因为得不到正常的电压，所以还是不能正常工作，这不仅是针对CC级，对任何ATSE都是一样，ATSE在下端发生短路时，在短路故障没有排除的情况下，用电负荷的供电都肯定是要中断的，ATSE转不转换是没有意义的。说CC级受短路电流冲击触头熔焊后不能转换就影响了供电的可靠性，这种说法是违背客观规律和事实的。
3． CC级能作到机械连锁吗？
答：可以，目前的接触器大多数都可以加装机械连锁附件，两只并列安装的接触器在加装机械连锁附件后，一只接触器吸合后，靠机械连锁附件的卡阻作用，另一只接触器即使线圈中通入了操作电源也不会吸合，确保了不会发生两只接触器同时吸合的情况。
4． 该产品中是否有四极产品？
答：有，设计师可以选用四极接触器配合QTS1控制器即可。
5． 控制器和接触器的对应关系是什么？
答：因为接触器的种类很多，不可能列出所有的控制器和接触器的对应关系，设计师不必考虑控制器和接触器的对应关系，简单的以“QTS1-K”表示控制器型号即可，成套柜厂在订货时向我公司具体咨询。
6． 控制器的切换延时是否可调？
答：控制器在制造完成之后，其切换延时时间是固化在单片机控制程序之中的，是不可调整的，如需特殊切换延时时间，请在订货时说明，任何切换时间都可以满足。这种切换延时时间固化的方式，可以提高控制器的可靠性，防止用户乱调切换延时时间，打乱上下级开关动作的配合关系。

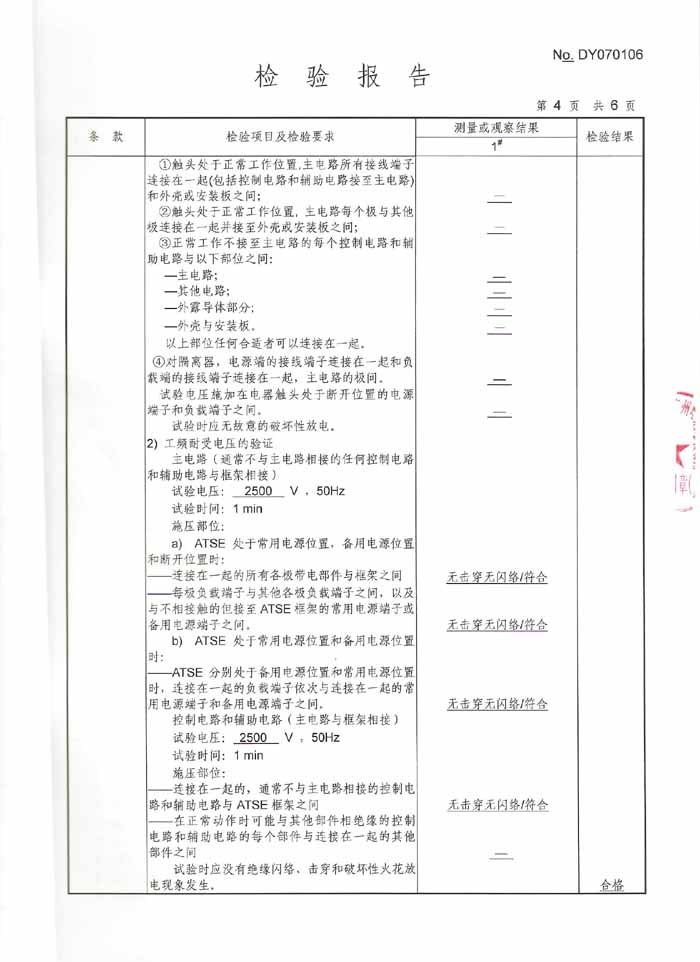

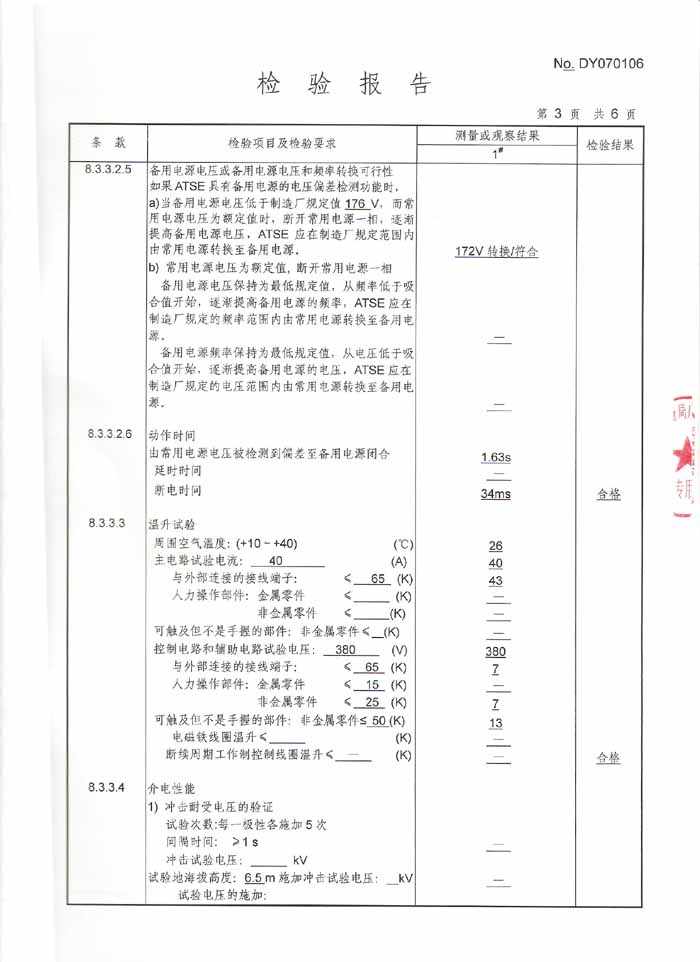

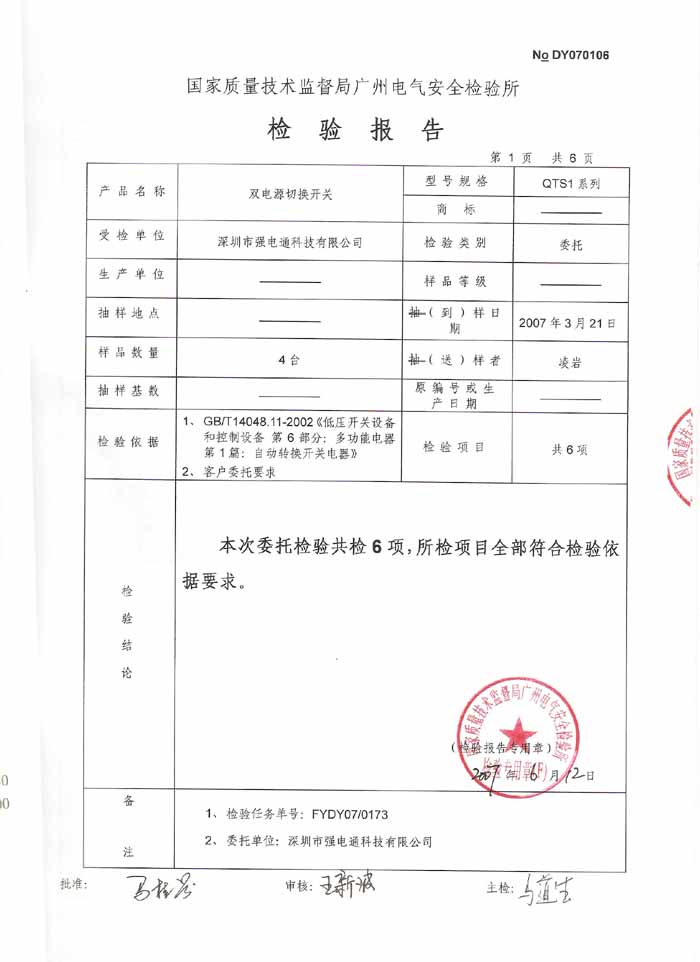

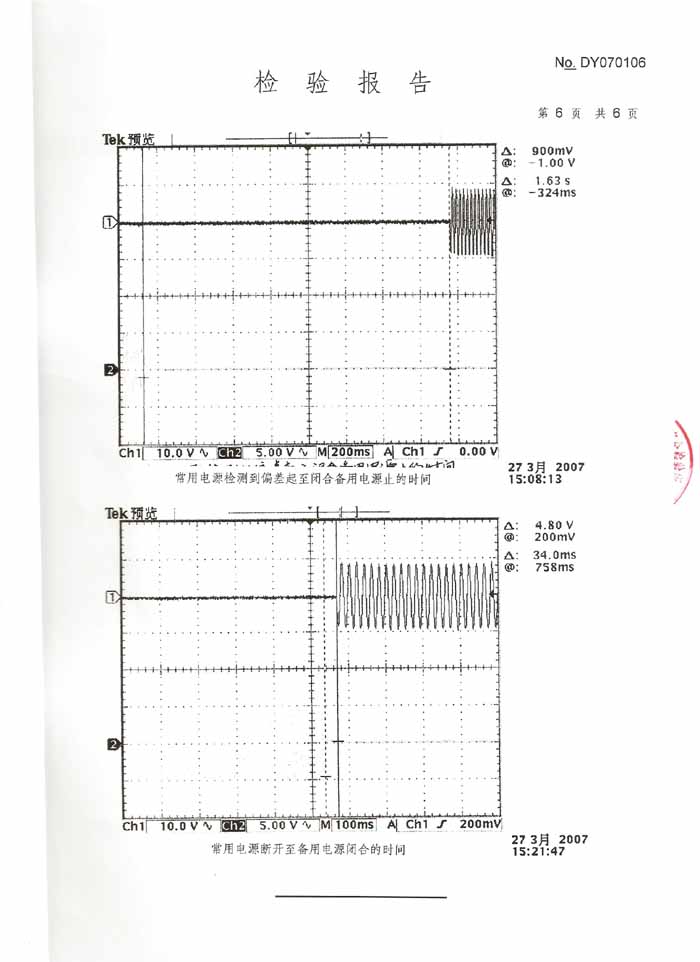

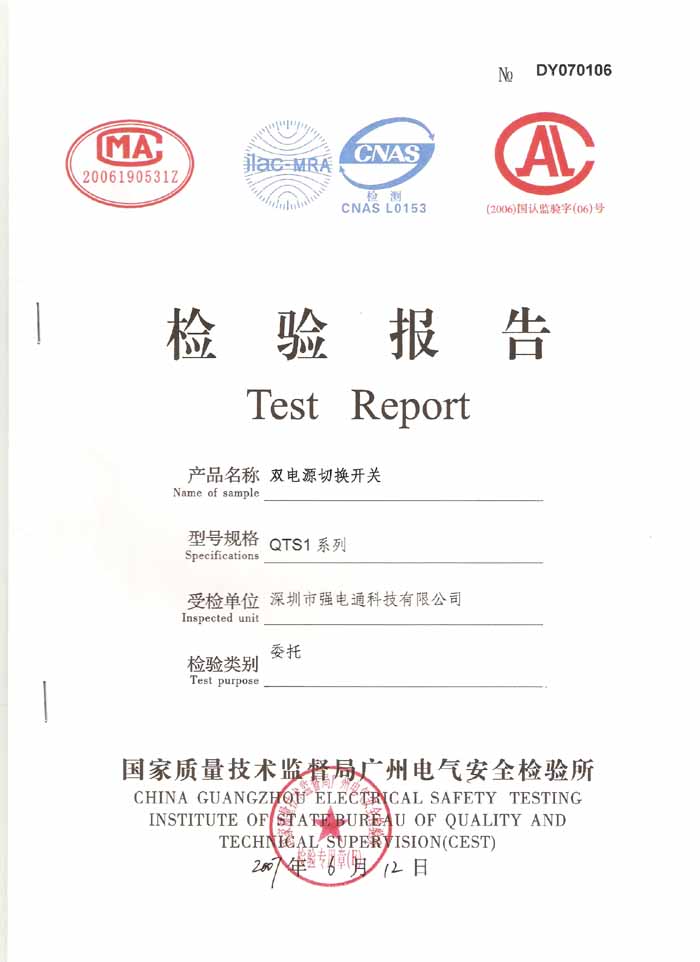

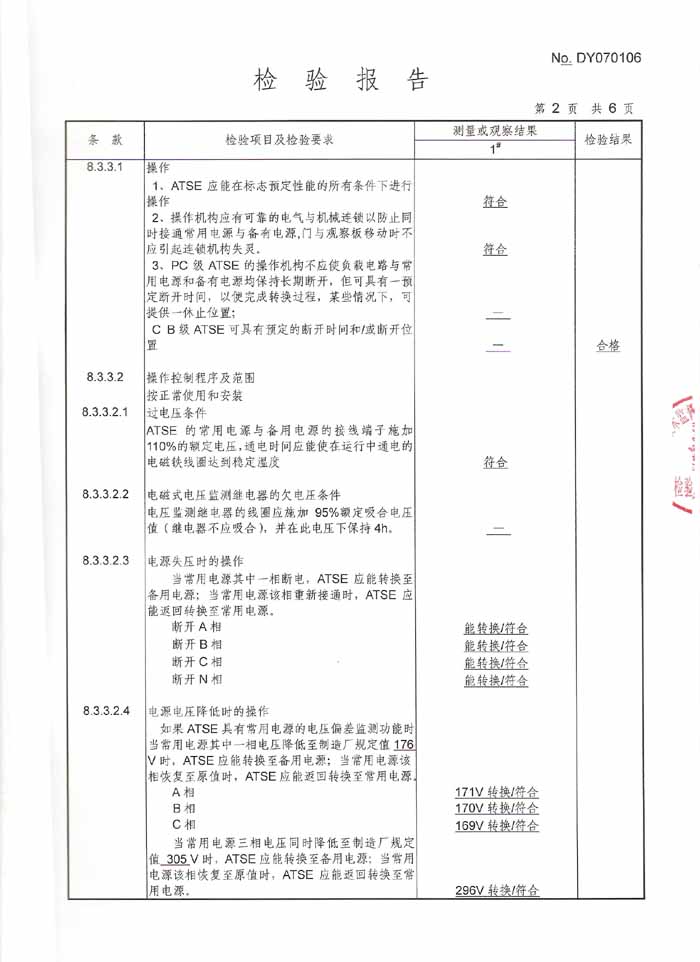

检验报告
